Хорошему хозяину «со стажем» все по плечу. Если возникнет необходимость сварить ворота с калиткой самостоятельно, он без проблем справится и с этим делом. А начинающим мастерам в помощь придут несколько советов из личной практики «друзей-знакомых» и эта статья.

Ворота с калиткой

Распашные конструкции самые популярные среди ворот для дома и дачи

Виды ворот для дома и дачи

Ворота следует подбирать в зависимости от:

  • типа территории, которую ограждают;
  • наличия или отсутствия автомобиля и гаража;
  • вида забора;
  • личных предпочтений владельцев территории.

Например, территория с домом, хозпостройками, садом и террасами, скорее всего, будет ограждена добротным высоким забором с массивными столбами из кирпича или бетона. К такому забору можно установить, как традиционные распашные ворота, так и откатные. А вот на маленькой даче последний вариант окажется неуместным.

Как самому сварить ворота?

Кованые ворота сочетаются с такими же элементами в секциях забора

Большую роль играет наличие в семье автомобиля. Если часто приходится заезжать во двор, удобнее поставить откатные ворота или автоматическую систему на раздвижные.

Сварные конструкции калиток и ворот состоят из каркаса, обрешетки и обшивки. В зависимости от материала забора нужно подбирать и обшивку для створок. В некоторых случаях материал может отличаться. Но, как известно: все то хорошо, что в меру. От себя добавим: и со вкусом.

Из какого профиля сварить ворота

Забор и калитка выполнены из одного материала - зашиты сварной сеткой

Например, глухие металлические ворота будут нелепо смотреться вместе с ограждением из рабицы, а створки, зашитые той же рабицей, не сможет облагородить ни один, даже самый мастерски сделанный, кованый забор.

Как сварить распашные ворота

Сварные ворота своими руками

Инструменты, необходимые для проведения сварки ворот с калиткой своими руками

Итак, все нюансы учтены, «за» и «против» взвешены, и выбор пал на распашные ворота. С чего начать?

Ворота сварные

Схема вариантов установки опорных столбов для ворот или калитки

Прежде всего, оговоримся, что распашные конструкции требуют достаточно большой устойчивости опорных столбов. Поэтому для них используют профильные трубы с квадратным, прямоугольным или круглым сечением размером не менее 100х100 мм и толщиной стенок от 3-5 мм. Их заглубляют в землю ниже промерзания грунта. Фундамент при этом используется столбчатый или ленточный (общий со всем ограждением).

Сварные изделия своими руками

Схема расположения створок ворот, калитки и опорных столбов. Обратите внимание на способ придания большей устойчивости столбам при помощи установки поперечных пластин.

Если столбы, к которым будут монтироваться ворота, кирпичные, необходимо предварительно прикрепить к ним металлические навесные трубы прямоугольного сечения 60х40 мм. Впоследствии на них будут расположены петли створок.

  • Начальным этапом в создании полотна ворот является сборка каркаса (рамы). Использовать для этой цели лучше трубы сечением 60х30 мм. Их нарезают до необходимой длины, края скашивают так, чтобы стыки образовали прямые углы и плотно прилегали друг к другу.

    Как сварить ворота своими руками?

    Пример соотношения толщины профилей внутреннего и внешнего каркаса

  • Из труб сечением 40х40 мм или 40х20 мм нарезают внутреннюю раму, скашивая стыки аналогичным образом.
  • Сварочные работы проводят на ровной поверхности, предварительно зафиксировав части каркаса в недвижимом состоянии. Такие меры предохранят будущую створку от перекашивания. Сначала собирают внешнюю раму. Швы должны быть герметичными, чтобы исключить попадание воды внутрь труб каркаса.
  • Затем сваривают внутренний каркас, прихватывая его с внешней рамой небольшими швами (около 2 см) на расстоянии 20-25 см между ними. Если створка будет довольно широкой (более 1 м) для большей прочности лучше приварить по центру вертикальную перемычку.

    Как сварить ворота самому?

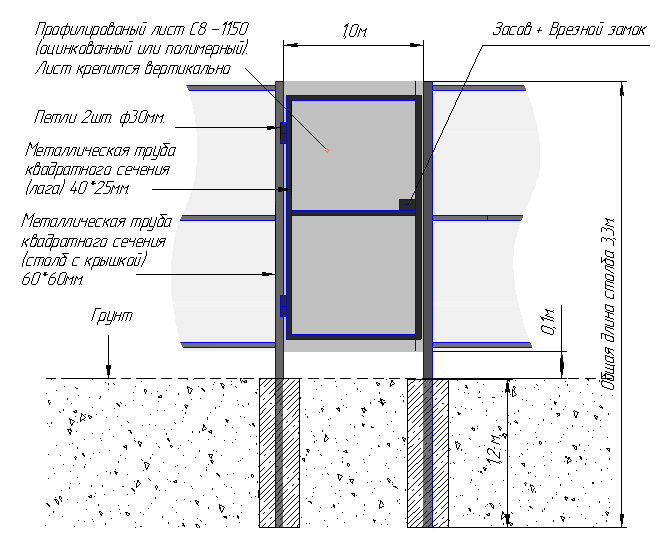

    Схема установки каркаса калитки

  • Внутренний каркас располагается по центру труб внешнего при двусторонней обшивке. Если планируется односторонняя - каркас можно сдвинуть ближе к одной из сторон, чтобы зашить всю створку вместе с внешней рамой.
  • Располагают и приваривают петли на каркасе и на опорных столбах. Лучше использовать специальные детали с подшипниковыми механизмами.
  • Зачищают и шлифуют швы, грунтуют и красят всю раму.

Если обшивка будет выполнена из профнастила, поликарбоната, дерева - покраску проводят до зашивки полотна. Если створки планируются металлические из цельного листа или кованные - изначально все детали приваривают к раме, а затем уже осуществляют покраску.

Особенности конструкции откатных и раздвижных ворот

Откатные, как и раздвижные ворота, можно разделить на три вида:

  • консольные;
  • подвесные;
  • откатные по рельсу.

Второй и третий тип конструкций при открывании не требует дополнительного места вдоль забора и занимает длину ограждения равную ширине створки. Консольным для корректной работы необходимо места в 1,5-2 раза больше ширины створки.

Для подвесных ворот монтируют прямоугольную конструкцию, к которой будут прикреплены створки на роликах. Такой вариант значительно выше в стоимости. К недостаткам также можно отнести ограничение въезда по высоте.

Створка состоит из внешнего и внутреннего каркаса, обрешетки и двух металлических перемычек для крепления роликов.

Как правильно сварить ворота?

Подвесные откатные ворота

Откатные требуют установки рельса, по которому они будут отодвигаться. Этот вариант самый демократичный по стоимости, но малопрактичен в холодное время года.

Стандартный каркасный набор с обрешеткой дополнен металлическими «ножками» для крепления роликов.

Как сварить забор?

Ворота, откатные по рельсу

Консольный тип ворот не будет стеснять хозяев участка ни в чем, но за это удовольствие изначально придется потратиться немного больше, чем на другие виды конструкций. Это связанно с более сложной системой непосредственно установки и управления.

Ворота с калиткой своими руками

Откатные металлические ворота со срезанным углом

Прямоугольный каркас створки в целях экономии материала срезают по верхнему углу со стороны, которая всегда скрыта за забором. Обрешетку выполняют таким образом, чтобы узловые точки перемычек располагались над роликовыми опорами. Такой прием уменьшит вероятность прогиба нижней трубы рамы.

Как сварить ворота?

Правильное (справа) и неправильное (слева) расположение узлов промежуточных опор каркаса

Калитки для ворот

Ворота с калиткой - привычная "пара" для многих домов. Калитка может быть отдельностоящей или располагаться непосредственно в полотне ворот.

Поскольку калитки в основном проектируются шириной 1-1,2 м, они не требуют обрешетки каркаса. Основную раму сваривают аналогично такой же процедуре для ворот.

Отдельностоящие варианты можно воплотить в любой форме, а калитки внутри полотна ворот делают прямоугольными. При этом в каркасе самих ворот предварительно приваривают раму для калитки из труб с таким же сечением, как и основные части конструкции.

Калитка в распашных воротах

Схема откатных ворот с калиткой внутри

Варим ворота своими руками

Схема распашных ворот с калиткой внутри

Сварить ворота

Откатные автоматические ворота с калиткой

Калитка своими руками

Распашные ворота с калиткой внутри

Размечая места крепления навесных петель, между каркасом и рамой для калитки помещают металлические пластины толщиной 5-10 мм (их можно заменить обычным картоном, сложенным вдвое). Такой прием поможет установить калитку в раму так, чтобы она не провисала и не перекашивалась в процессе эксплуатации.

Советы по сварке и установке

  • После сварки рамы обязательно нужно проверить соответствие ее диагоналей. Допускается расхождение в 2 мм, не более.
  • Нижняя часть петли приваривается к столбу, верхняя - к створке.
    Во время прихватки стержня нижней части петли потребуется посторонняя помощь, так как рама должна в этот момент находиться в строго вертикальном положении.
  • Во избежание съема калитки или ворот злоумышленниками к столбам на некотором расстоянии над петлями привариваются ограничители. Также их можно привинтить шурупами. Всего требуется по одному ограничителю на каждый столб.
  • Для тяжелых створок ворот обязательно используют шариковые петли.
    Петли лучше выбирать со сквозным отверстием. Это позволит в любой момент обновить смазку внутри. Если петли «глухие», специалисты все же рекомендуют просверлить небольшие отверстия внизу, которые после установки маскируют густой замазкой.
  • В случае если каркас выполнен из профиля прямоугольного сечения, перед привариванием петли к створке рекомендуется предварительно в этом месте приварить проставку толщиной 5 мм (варят по ее контуру). Она предохранит профиль от прожигания дыр. Петлю крепят уже к проставке.
