Откатные ворота представляют собой подвижное заграждение, которое способно двигаться вдоль забора или стены.

Калитка металлическая с деревом

Откатные ворота с врезной калиткой

Особенности противопожарных конструкций

  1. В случае возникновения пожара, откатные ворота легко открыть и выйти из участка.
  2. Благодаря полотну из профнастила, ворота долгое время сдерживают пожар за пределами участка (актуально для жителей лесополосы).
  3. Все детали механизма откатных ворот, сделаны из огнестойкого железа, которое, в случае возгорания, не сгорит и не расплавится.

Расчет высоты и ширины проема

Произведите расчет ширины и высоты проема. Для этого измерьте основные комплектующие откатных ворот:

  1. Консольная составляющая (состоит из концевых, верхних и нижних роликов).
  2. Полотно (наиболее удобным материалом для откатных ворот является профнастил).
  3. Рама для ворот (размеры должны быть идентичны размерам полотна и проема).
  4. Фундамент (ширина фундамента должна превышать ширину ворот на 10 сантиметров).
Деревянные ворота и калитка

Схема откатных ворот

Заливка фундамента и подготовка к установке ворот

Перед установкой откатных ворот с калиткой, следуйте нижеприведенной инструкции:

  1. Очистите поверхность для фундамента от сорняков.
  2. Выкопайте П-образную траншею глубиной 150 сантиметров.

    Откатные деревянные ворота фото

    Схема бетонирования откатных ворот

  3. В траншее пробурите лунки под опорные столбы (лунки бурятся в местах, обозначенных на схеме).
  4. Вставьте опорные столбы в лунки, забетонируйте.
  5. По дну траншеи проложите арматуру, опоясывающую опорные столбы.
  6. Проконтролируйте уровень опорных столбов.
  7. Засыпьте траншею песчаной подушкой (высотой 5 сантиметров).
  8. Забетонируйте траншею.
  9. Из профильной трубы сварите раму ворот и врезной калитки, опираясь на произведенные замеры.
  10. Приварите к раме лаги (лаги привариваются в 2 ряда).
  11. С помощью шестигранных саморезов, прикрепите профлисты на готовую конструкцию (листы крепятся внахлест).

    Откатные ворота с калиткой на роликах

    Инструкция по монтажу профлистов

Инструкция по монтажу откатных ворот с калиткой своими руками

Откатные ворота устанавливаются поэтапно:

  1. С помощью шнура, разметьте линию движения створки (учтите ширину ворот и пропустите шнур посредине фундамента и опорных столбов).
  2. Приварите к швеллеру роликовые опоры.
  3. Готовое полотно ворот задвиньте на роликовые опоры.
  4. Проверьте легкость движения ворот (при необходимости, затяните или ослабьте роликовые опоры).
  5. Установите внутрь профиля концевой ролик и прикрепите его с помощью болтов, после чего закрепите его сваркой.
  6. С тыльной стороны профиля, при помощи саморезов, закрепите заглушку.
  7. Приварите боковые ролики к опорным столбам.
  8. Смажьте все движущиеся механизмы откатных ворот.

    Откатные ворота с калиткой своими руками

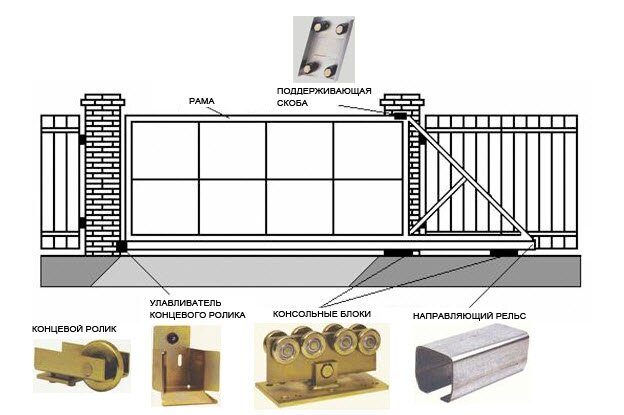

    Схема расположения деталей откатной конструкции

Цена затраченных материалов

  • цемент М-400 –2220 рублей за кубический метр;
  • песок – 70 рублей за 50-килограммовую упаковку;
  • профильная труба 60х40 мм – 68 рублей за погонный метр;
  • металлическая арматура – 30 рублей за погонный метр;
  • строительный шнур – 285 рублей за 10-метровый моток;
  • металлическая опора 60х60 мм – 124 рубля за погонный метр;
  • шестигранный саморез – 2 рубля;
  • профлист – от 245 рублей за квадратный метр.

Цена на комплектующие наборы для откатных ворот:

Монтаж откатных ворот забора

Комплект с металлическими роликами для ворот от 3 до 10м, весом до 800кг - от 4370 рублей

Откатные ворота с калиткой на роликах

Комплект с полимерными роликами для ворот от 3 до 4 м, весом до 400 кг - от 5280 рублей

Откатные ворота с калиткой своими руками

Комплект с металлическими роликами для ворот от 3 до 4 м, весом до 400 кг - от 6425 рублей

Откатные ворота с калиткой

Комплект с полимерными роликами для ворот от 3 до 7м, весом до 650кг - от 7840 рублей

Видео-инструкция по монтажу откатных ворот с калиткой своими руками

Фото

Откатные ворота с калиткой фото

Откатные кованные ворота

Откатные ворота с калиткой своими руками

Откатные ворота из поликарбоната

Откатные ворота с калиткой

Откатные ворота из сэндвич-панелей

Откатные ворота с калиткой

Откатные ворота из штакетника
