Технология установки электромагнитного замка на калитку

Электромагнитные замки обладают компактностью, надежностью и простотой в обслуживании и монтаже.

Калитка с электромагнитным замком
Калитка с электромагнитным замком

Преимущества использования электромагнитных замков

  1. Из-за отсутствия механизмов, которые быстро изнашиваются и подвергаются коррозии, ЭМ-замки обладают длительным сроком эксплуатации.
  2. Электромагнитные замки не поддаются отмычкам различного вида.

Принцип работы конструкции

  1. В уличную калитку рекомендуется устанавливать замок модели ML-150 кг или ML-200 кг.
  2. Для открытия закрытой калитки, необходимо приложить усилия, превышающие 150 или 200 килограмм.
  3. По конструкции электромагнитные замки делятся на 2 группы:
    • сдвиговые электромагнитные замки – магнит фиксирует язычок замка, поэтому замок необходимо обязательно врезать в калитку;

      Устройство сдвигового электромагнитного замка
      Устройство сдвигового электромагнитного замка
    • удерживающие электромагнитные замки – магнит удерживает открывающиеся створки, поэтому можно установить, как один замок, так и несколько замков по всему периметру калитки.

      Устройство удерживающего электромагнитного замка
      Устройство удерживающего электромагнитного замка
  4. С целью повышения безопасности, следует приобрести блок бесперебойного электропитания, который не позволит открыть дверь в случае отключения электричества.
  5. При бесперебойном электропитании, электромагнит притягивает якорь, и калитка держится в закрытом состоянии все время, независимо от перебоев в электричестве.

Комплект для монтажа

Электромагнитный замок состоит из следующего перечня конструкций:

  • ЭМ-замок с крепежом, уголками, планками и якорем;
  • кнопка выхода;
  • считыватель;
  • комплект карточек или брелков;
  • блок бесперебойного питания;
  • контроллер управления замком.
Комплект оборудования для бесперебойной работы электромагнитного замка
Комплект оборудования для бесперебойной работы электромагнитного замка

Установка электромагнитного замка

Инструкция по установке электромагнитного замка:

  1. В металлической раме калитки просверлите отверстия (диаметр отверстия должен быть меньше диаметра саморезов).

    Схема крепления электромагнитного замка на калитке
    Схема крепления электромагнитного замка на калитке
  2. С помощью саморезов, закрепите электромагнитный замок.
  3. Закрепите ответную планку на створке калитки.
  4. По дальнему краю корпуса калитки, пропустите провода от считывающего устройства и закрепите устройство на заборе или створке калитки.
  5. Укрепите контроллер доступа на удобном для себя месте снаружи калитки (контроллер доступа впоследствии будет отвечать за распознание сигналов с ключей или карт и автоматически отключать питание электромагнитного замка).

    Можно установить кодовый контроллер доступа, но, в таком случае, посторонние лица могут угадать задуманную комбинацию цифр и проникнуть на участок
    Можно установить кодовый контроллер доступа, но, в таком случае, посторонние лица могут угадать задуманную комбинацию цифр и проникнуть на участок
  6. На внутренней стороне калитки установите кнопку, которая будет открывать замок изнутри.

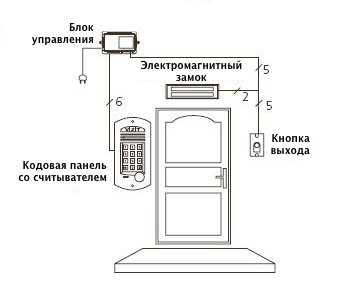

    Схема расположения деталей электромагнитного замка
    Схема расположения деталей электромагнитного замка

Подключение электромагнитного замка

После монтажа конструкции, приступите к подключению замка к источнику питания:

  1. Подключите провода к считывающему устройству и клеммам замка (используйте кабель вида ВВГ-НГ 2х1,5).

    Схема подключения электромагнитного замка к контроллеру
    Схема подключения электромагнитного замка к контроллеру
  2. Закрепите пластиковый лоток по всему пути проводки (лоток защитит кабель от промокания).

    Проводка, расположенная на земле, будет постоянно намокать и может привести к короткому замыканию
    Проводка, расположенная на земле, будет постоянно намокать и может привести к короткому замыканию

Цена конструкции

Цена на электромагнитные замки зависит от силы удержания, размера и блока питания:

ML-150 от 2115 до 2870 рублей
ML-150 от 2115 до 2870 рублей
ML-200 от 3150 до 3545 рублей
ML-200 от 3150 до 3545 рублей

Видео-инструкция по установке своими руками

https://www.youtube.com/watch?v=CIMx6MJ-kEQ

Фото

Простой электромагнитный замок
Простой электромагнитный замок
Электромагнитный замок с герконом
Электромагнитный замок с герконом
Электромагнитный замок с магнитной карточкой
Электромагнитный замок с магнитной карточкой
Электромагнитный замок с пультом управления
Электромагнитный замок с пультом управления
